Bezpečnost práce a bezpečnost strojních zařízení. Témata, které se ve výrobě řeší každý den. Drtivá většina výrobních podniků má speciální programy pro prevenci a zajištění bezpečnosti svých zaměstnanců a strojního vybavení. Začíná to různými plakáty na stěnách, pracovním oblečením nabádajícím ostatní kolegy k ujištění, že je daný spolupracovník v bezpečí, a dokonce již některé společnosti zavádějí v rámci štíhlé výroby a zavedeného systému „5S“ i šesté „S“, které na rozdíl od 5 základních japonských výrazů vychází z angličtiny a znamená “Safety“ tedy bezpečnost.
Společnost Eaton bere tuto oblast velmi vážně a ve svém portfoliu nabízí přístroje, které dokážou nebezpečí předejít či zabránit následkům.
Jak vybrat vhodný přístroj pro váš provoz?
Základem pro výběr vhodných zařízení je posouzení a vyhodnocení rizik daného stroje. Toto je průběžný proces a získávané hodnoty se v průběhu vývoje, konstrukce a výroby zařízení můžou měnit. Celý proces podléhá velkému množství bezpečnostních norem. Cílem tohoto článku určitě není věnovat se každé z nich, nicméně se zmíníme alespoň o těch, podle nichž je pak možné vybrat vhodný přístroj z katalogu. Tyto normy lze uplatnit na různé technologie nás však přednostně zajímají obory: elektrika, elektronika a programovatelná elektronika. Důležitou normou pro volbu správného přístroje je ČSN EN ISO 13849 (Bezpečnost strojních zařízení – Bezpečnostní části ovládacích systémů). V první části této normy se můžeme dočíst o způsobu určení úrovně vlastností PLr (Performance level). Jedná se v podstatě o vyčíslení bezpečnostního rizika stroje, kdy určujícími faktory jsou závažnost potenciálního zranění, četnost vystavení nebezpečí a možnost vyloučení nebezpečí nebo omezení škody. Index r je pak nahrazen písmeny a až e. Obdobně je koncipována norma ČSN EN 62061 (Bezpečnost strojních zařízení – Funkční bezpečnost elektrických, elektronických a programovatelných elektronických řídicích systémů souvisejících s bezpečností). Ta definuje parametr SIL (Safety Integrity Level). Oba parametry jsou určeny pravděpodobností výskytu poruchy za 1 hodinu s tím, že parametr SIL nabývá hodnot od 1 do 3. U každého zařízení by měla být uvedena pouze jedna z norem, protože se parametry nemusí úplně shodovat.
| Pravděpodobnost poruchy za hodinu | SIL | PL |
| ≥ 10-5 … ˂ 10-4 | – | a |
| ≥ 3 x 10-6 … ˂ 10-5 | SIL 1 | b |
| ≥ 10-6 … ˂ 3 x 10-6 | SIL 1 | c |
| ≥ 10-7 … ˂ 10-6 | SIL 2 | d |
| ≥ 10-8 … ˂ 10-7 | SIL 3 | e |

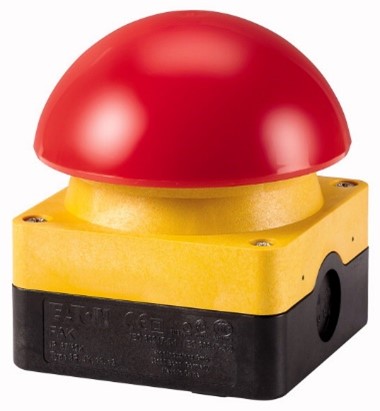

Zajištění bezpečnosti na samotném strojním zařízení je často řešeno tlačítky nouzového zastavení. V nabídce společnosti Eaton najdeme širokou nabídku těchto přístrojů ve výrobkové řadě RMQ-Titan. K dispozici jsou ovládací hlavice s průměrem od 30 do 60mm s možností uvolnění pootočením nebo vytažením. Tyto hlavice je možné objednat samostatně s funkčními kontakty, nebo jako kompaktní přístroj se zabudovanými kontakty, ale také jako kompletní přístroj ve skříňce. Samotná hlavice pak může být i s mechanickou signalizací stavu, nebo LED prosvětlením. V nabídce jsou i hlavice se zámkem. Pro aplikace, kde je třeba, aby bylo bezpečnostní tlačítko velké a snadno dostupné jakoukoli částí těla, jsou k dispozici nožní a ruční spínače FAK. Tyto přístroje jsou vhodné i do náročnějšího prostředí díky stupni krytí IP69.
Dalším prvkem zajišťujícím bezpečnost stroje mohou být bezpečnostní stykače. Bezpečnost provozu stykačů hlídají zrcadlové kontakty a zároveň je nelze spustit manuálně díky neoddělitelnému modulu pomocných kontaktů. V nabídce společnosti Eaton je najdeme pod označením DILMS v rozsahu jmenovitého napětí pro kategorii užití AC-3 od 7 do 150 A.

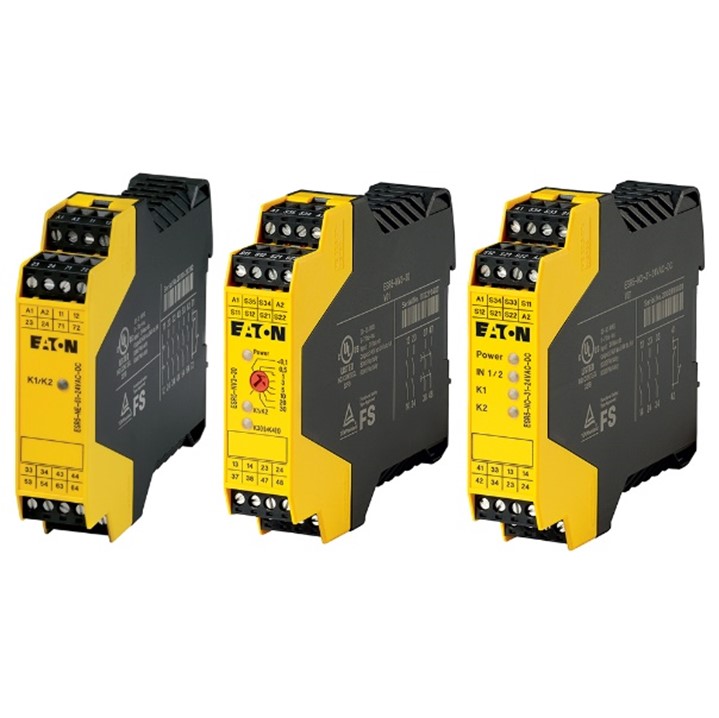

Protože nám výrobce stroje uvádí potřebnou kategorii zabezpečení, můžeme vybírat i další odpovídající přístroje pro danou aplikaci. Společnost Eaton má ve své nabídce elektronická bezpečnostní relé řady ESR5. K dispozici jsou v kategorii PL c/SIL1 nebo PL e/SIL3. Mimo jiné se jedná o bezpečnostní moduly pro nouzové zastavení, dále pro hlídání bezpečnostních krytů a pro dvouruční ovládání. K dispozici jsou v jednokanálovém či dvoukanálovém provedení a také se zpožděnými kontakty. Jako příslušenství je možné připojit i rozšiřující moduly.
Pro větší projekty, kde je potřeba zajistit bezpečnost na více místech je možné použít programovatelné bezpečnostní relé easySafety ES4P. Zařízení je certifikováno dle zmiňovaných norem pro kategorie PL e a SIL 3. Základní jednotka nabízí 14 vstupů a 4 výstupy (tranzistorové/reléové), které je ještě možné navýšit pomocí rozšiřujících modulů. Mimo standardní použití jako u jednoduchých bezpečnostních relé se hodí pro různé kombinace v aplikacích vyžadujících různé úrovně zabezpečení. Kupříkladu při servisní údržbě zařízení, kdy je potřeba odborná manipulace v servisním režimu, nebo na dopravníkových systémech, kde jsou použity různé bezpečnostní prvky najednou a při průchodu jednotlivých výrobků je potřeba přemostit laserovou závoru. Možných aplikací je samozřejmě nepřeberné množství. Pomocí intuitivního programovacího prostředí easySoft-Safety je jde ale hravě zvládnout.
Bezpečnost strojních zařízení je důležitým faktorem, který není radno podceňovat a nezáleží na tom, o jak triviální aplikaci se jedná. Vždy je lepší ji zajistit včas než následně řešit nepříjemné úrazy. Nehledě na to, že práce na bezpečném zařízení je i pro jeho obsluhu vítaným benefitem.
